3D测量的领先解决方案

关节臂三坐标3D扫描仪



Zephyr III 系列扫描仪

适用于三坐标、机器人、测量臂和机床的高性能扫描仪.


SKyline 3D scanner : wide laser line, very fast 600000 pts/sec and blue laser accuracy

Zephyr III系列的特殊设计,专门满足不断增长的生产力需求。

Zephyr III 高端扫描仪搭配150mm或50mm激光线,能在数秒间轻松扫描复杂物体。蓝色激光线可直接扫描黑色或光泽表面。作为通用产品,它们满足CMM所有测量需求,并且可以在测量臂、机器人、机床和光学跟踪仪上灵活切换。

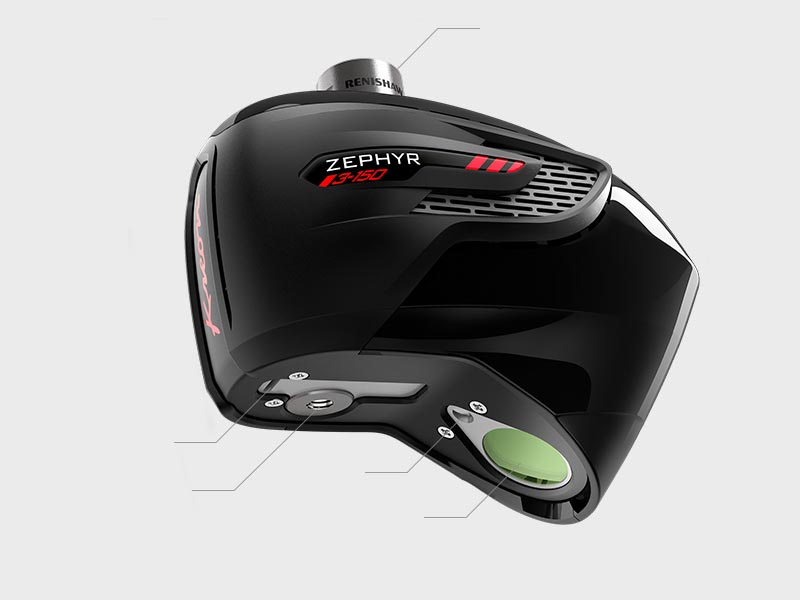

Zephyr III系列,突破3D扫描极限


浓缩30年经验

包含众多高科技的Zephyr III 扫描仪,可以完美处理复杂操作,例如形位公差分析 (GD&T)或色图。

300hz超高采集频率,150mm超宽激光线(Zephyr III 150),自动化完全集成,Zephyr III扫描仪将带来惊人的生产率。

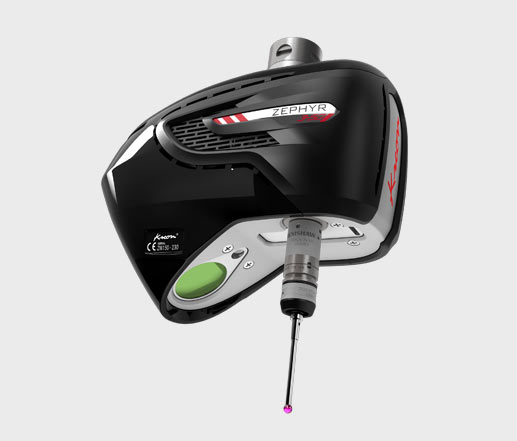

ZEPHYR III 50

精度最高

专注于高精度和高分辨率的小尺寸扫描。
捕获所有细节:雕刻,钻孔,零件边缘,凹槽等。

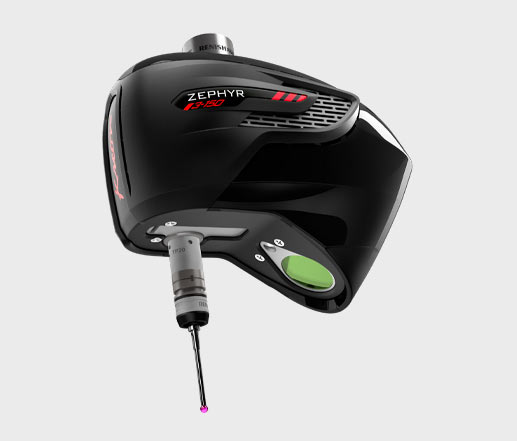

ZEPHYR III 150

速度最快

150mm激光线,分秒间扫描大物件。
整体表面检测的理想选择:变形,组装,磨损等。

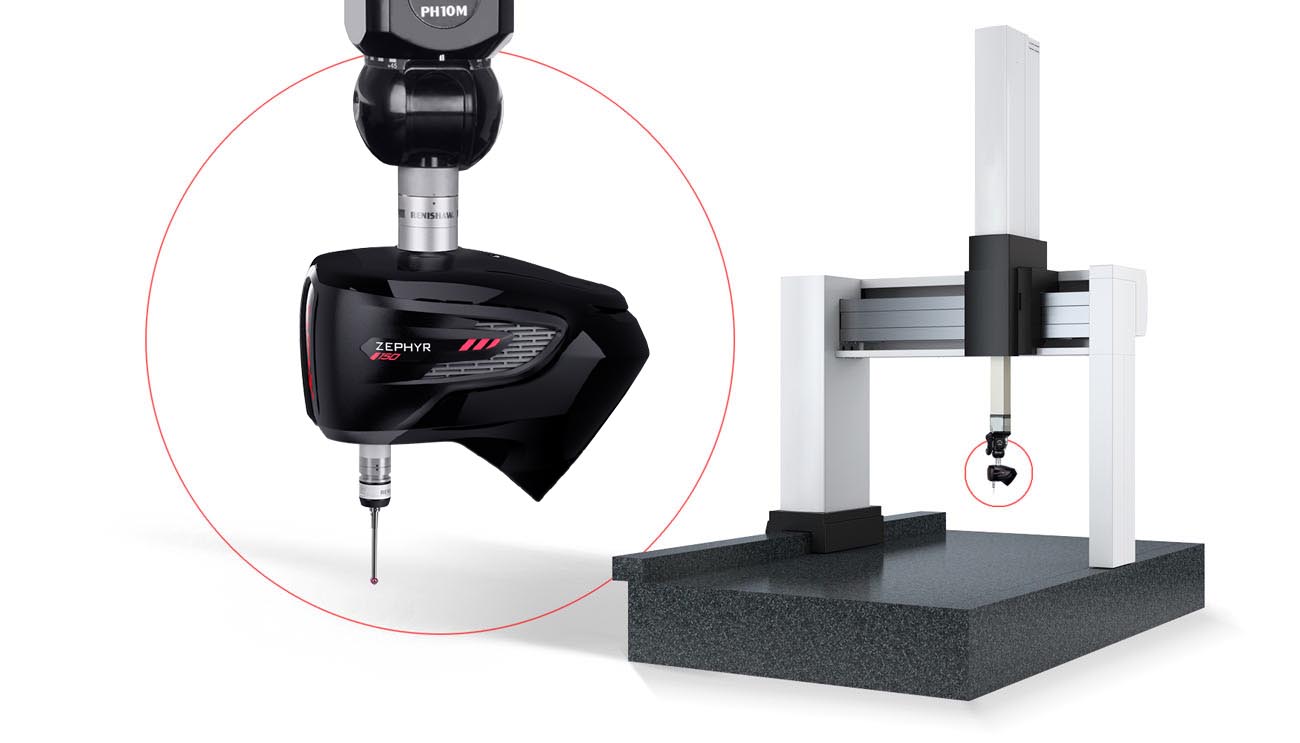

CMM上全自动化集成


  • 同一软件驱动CMM、扫描仪和数据处理。
  • 自动校准扫描仪位置
  • 既可以有探针直接导入扫描仪下方,也可以使用自动更换架在扫描和点测之间自由切换。
  • 使用Kreon扫描仪和PH10机动测座(T/M/MQ)检测物体所有表面

速度

600,000 pts/sec

精度

5 μm*

激光线宽

150 mm*

超高扫描速度

  • 150mm激光线宽(Zephyr III 150)可以优化扫描次数
  • 提高频率后可以缩减操作时间
  • 每秒60万点的获取速度可以快速获得密集点云

超高精度和分辨率

  • 每条激光线2000点带来高分辨率效果(15µm*)
  • 蓝色激光能保证反光表面的最佳扫描精度
  • 3D扫描仪的温度补偿功能可以节省预热环节,保持恒定精度。

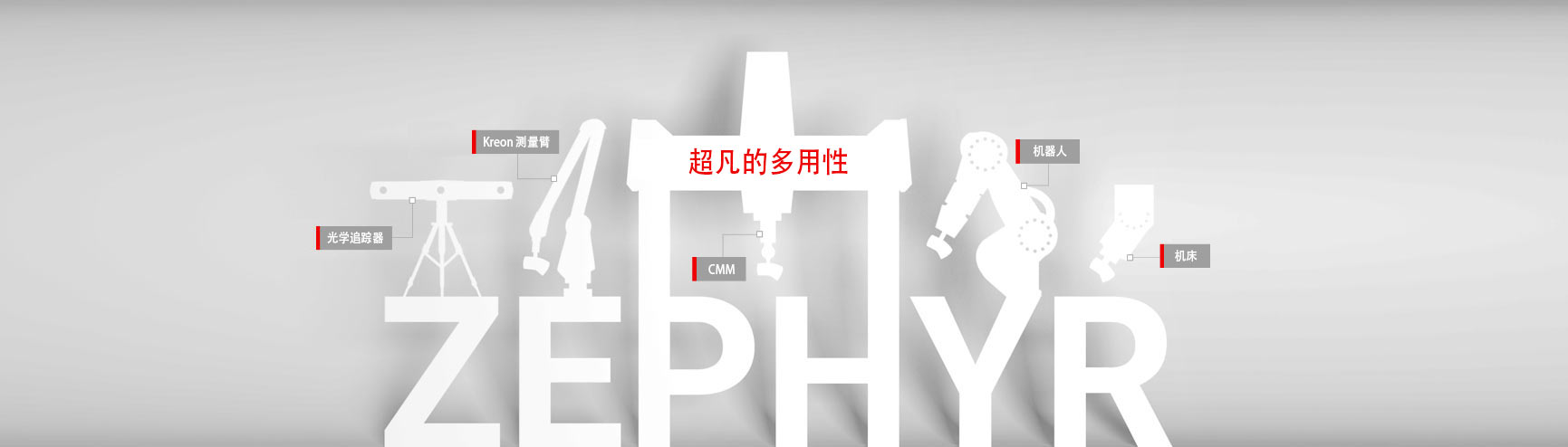

多功能性

  • 使用导入扫描仪下方的探针,同时实现扫描和点测
  • 与CMM的高兼容性
  • PH10、自动更换架 (ACR3) 可用
  • 机器人,Kreon测量臂,光学跟踪器和机床的扩展兼容性

扫描仪参数

  Zephyr III 150 Zephyr 50
最大扫描速度 600.000 pts/sec 600.000 pts/sec
MPE (P[Size.Sph.All:Tr:ODS]) (2σ) *¹ 14 µm 5 µm
MPL (P[Form.Sph.D95%:Tr:ODS]) (2σ) *² 15 µm 8 µm
MPL (P[Form.Pla.D95%:Tr:ODS]) (2σ) *³ 20 µm 10 µm
最大激光线宽 150 mm 50 mm
最高频率 300 Hz 300 Hz
激光线颜色 蓝色 2M等级 蓝色 2M等级
线分辨率 50 µm 15 µm
检测距离 85 mm 95 mm
视野范围 110 mm 40 mm
温度补偿/是 Yes Yes
According to ISO 10360-8:2013:
*¹ MPE (P[Size.Sph.All:Tr:ODS]): 完整取点最大误差(位移模式)
*² MPL (P[Form.Sph.D95%:Tr:ODS]): 球体95%取点最大标准差(位移模式)
*³ MPL (P[Form.Pla.D95%:Tr:ODS]): 平面95%取点最大标准差(位移模式)
