ACE SKYLINE

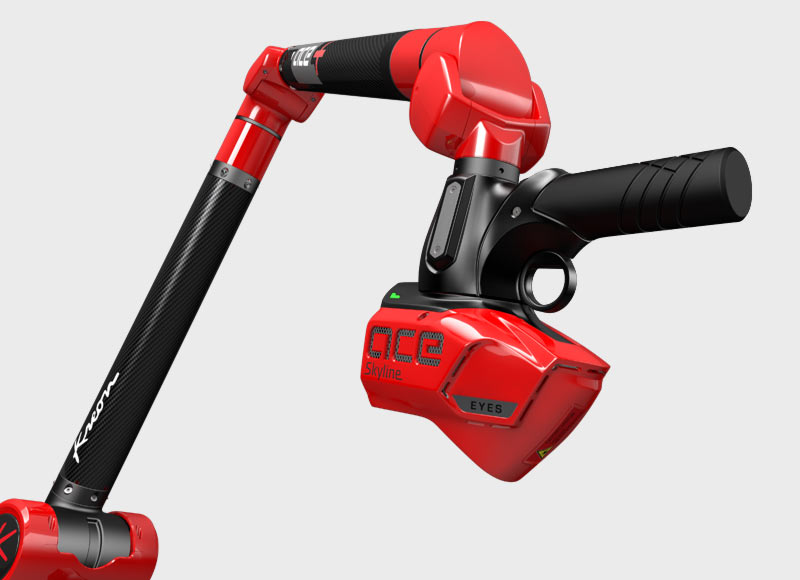

ACE测量臂搭配SKYLINE 3D 扫描仪

全新扫描感受

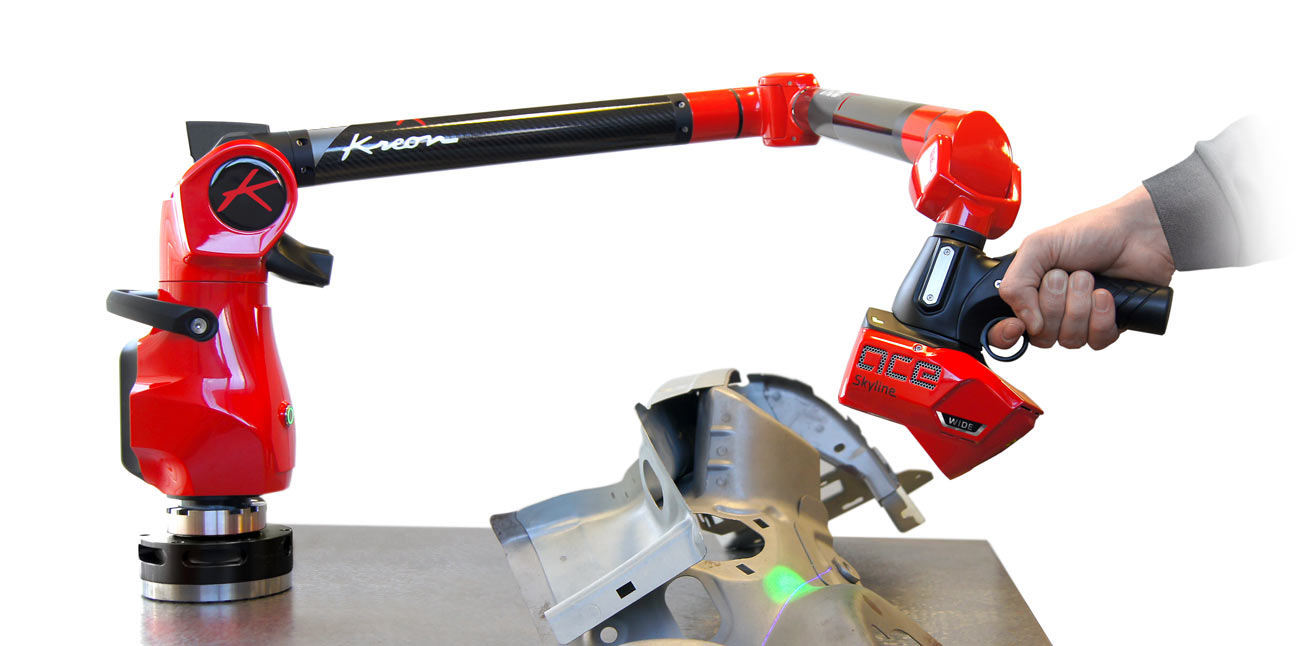

ACE SKYLINE是ACE测量臂加SKYLINE 3D扫描仪的组合，在接触式和非接触式测量时均可展现高性能。
精度、速度、灵活度…它满足您的所有要求，并能扫描最具挑战性的部件。

节省更多时间

超高扫描速度

宽激光线和高频率可减少扫描次数，使扫描动作更快，从而在眨眼间获得密集的点云。

完美的扫描仪集成，以赢取更多的时间

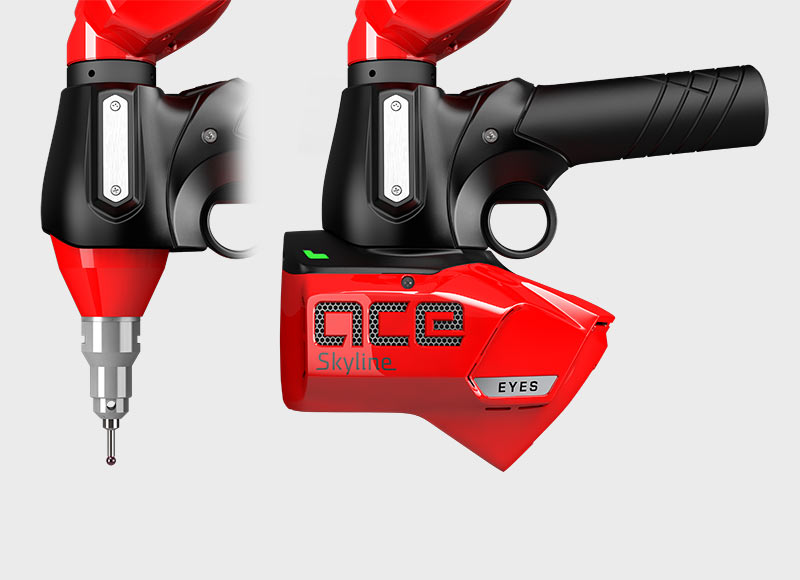

无需任何工具即可摘除扫描仪

快速切换扫描和点测模式

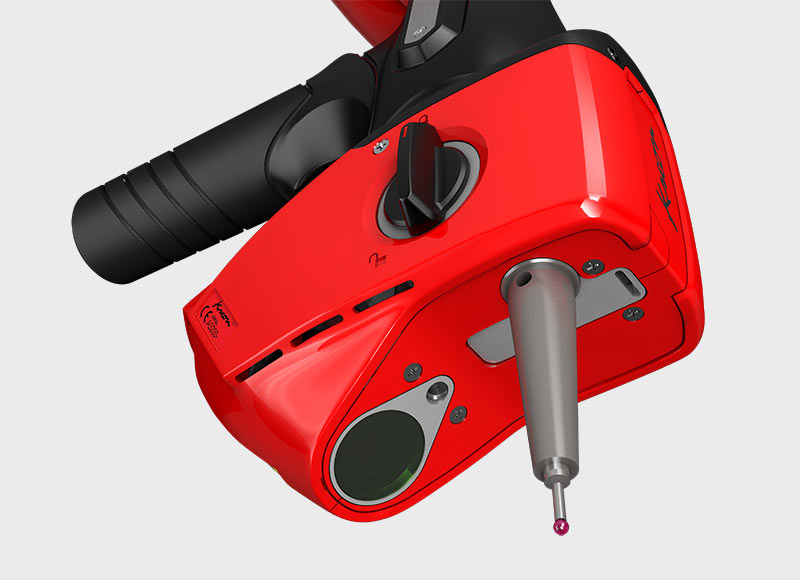

探针嵌于扫描仪内

在相同测量范围内既可点测也可扫描

轻巧灵部件

扫描更长时、更省力

扫描任何物件

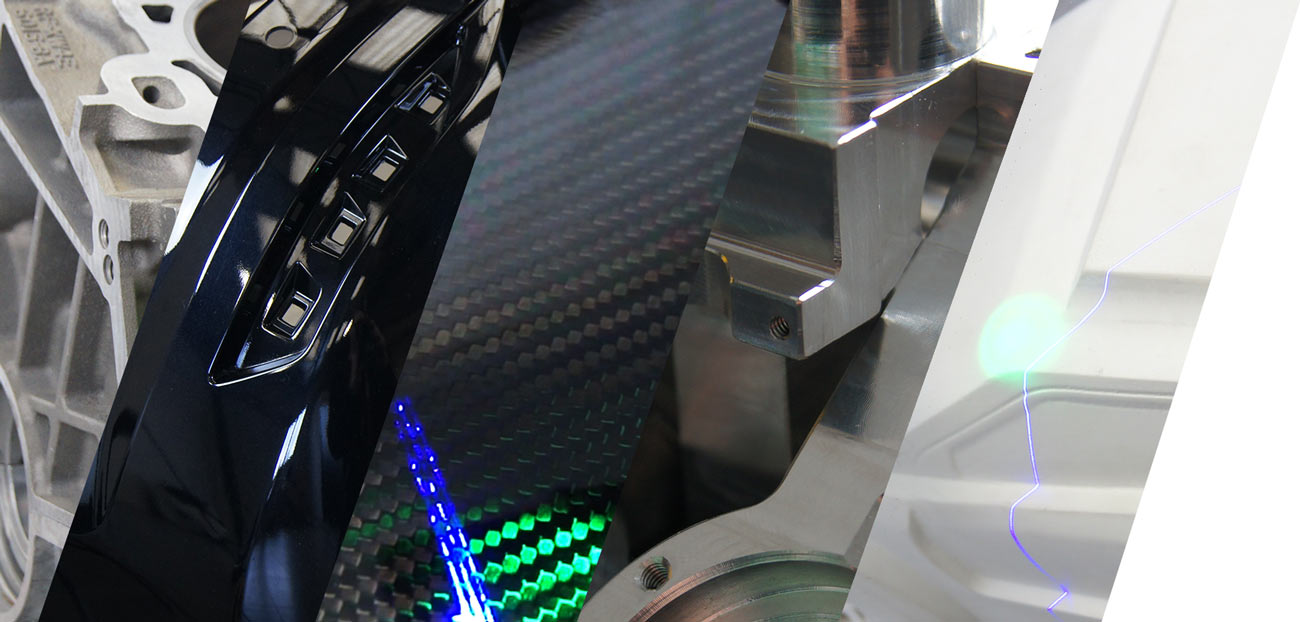

适用任何表面，无论外形、颜色和亮度

蓝色激光技术和高清摄像头将轻松处理具有挑战性的材料，如深色亮面或碳纤维表面。

速度

1,200,000pts/sec

精度

9 µm

激光线宽

200 mm

频率

300 Hz

SKYLINE集成扫描仪系列

高端3D扫描仪可快速获取点云

更多关于Skyline系列

ACE测量臂

完美的便携式CMM，用于高精度3D测量

更多关于Ace测量臂

ACE SKYLINE 技术参数

		ACE			ACE+
测量臂型号	Skyline Eyes	Skyline Wide	Skyline Open	Skyline Eyes	Skyline Wide	Skyline Open
Ace-7-20	0.040 mm	0.044 mm	0.046 mm
Ace-7-25	0.046 mm	0.050 mm	0.052 mm	0.042 mm	0.046 mm	0.049 mm
Ace-7-30	0.061 mm	0.063 mm	0.065 mm	0.052 mm	0.056 mm	0.059 mm
Ace-7-35	0.076 mm	0.079 mm	0.081 mm	0.066 mm	0.071 mm	0.073 mm
Ace-7-40	0.088 mm	0.099 mm	0.102 mm	0.077 mm	0.081 mm	0.084 mm
Ace-7-45	0.120 mm	0.130 mm	0.132 mm	0.095 mm	0.104 mm	0.110 mm
Ace-7-50	0.140 mm	0.155 mm	0.160 mm
