3D测量的领先解决方案

关节臂三坐标3D扫描仪

ACE 测量臂 – 便携式三坐标测量机


KREON ACE 测量臂是接触式测量的最佳选择,操作简单。

ACE 测量臂可以搭配最先进Skyline系列蓝色激光3D扫描仪。

保证测量结果


  • 高精度和稳定性。
  • 温度补充保证精度稳定
  • 轴限检测防止不当使用
  • 开机即用,无需预热,无需贴点
  • 结实耐用,适合大多数工业环境
  • 与市场领先软件兼容

6轴还是7轴?如何选择?

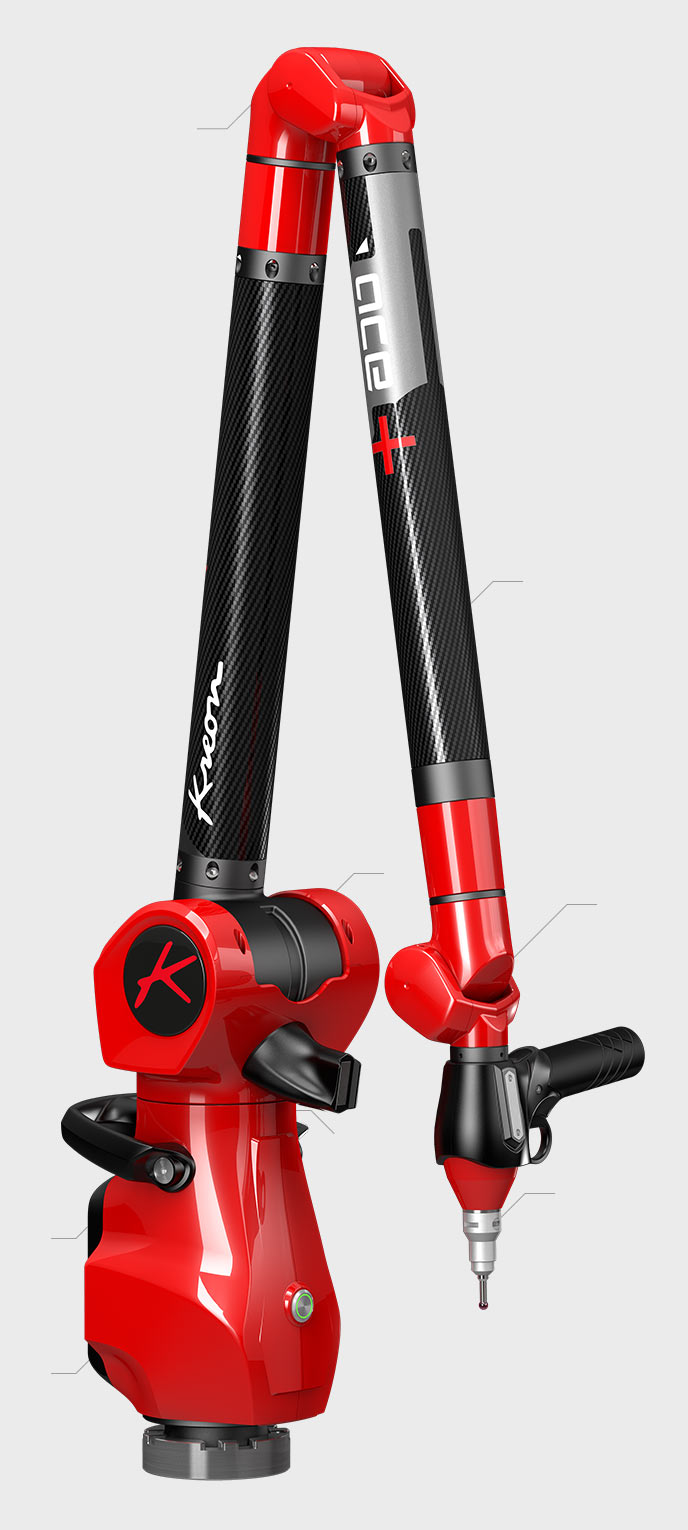

ACE 7轴测量臂令扫描更舒适

KREON ACE 7轴测量臂在扫描过程中动作更灵活

ACE 6轴测量臂用于点测和高精度要求

KREON ACE 6轴测量臂为精度而生,主要用于接触式检测和高精度要求

ACE+, 超越ACE,甚至更多


ACE系列测量臂包含ACE与ACE+两个型号。采用了最新的编码技术,ACE+型号的测量臂更是革新了先进的校准方法,以确保其优秀的使用性能。

ZENITH

为科瑞朗测量臂量身定制的软件


简单掌控扫描与点测

ZENITH专注于多数应用程序中所具备的数据采集,3D测量等基础功能。它简单,容易上手,节省预算的同时能够出色的完成密集的点云管理和色差图,这就是ZENTIH。

舒适即效率


  • 减震器令其顺畅复位
  • 探头直径自动检测
  • 内部平衡装置令使用更轻便,可工作更长时间
  • 人体力学手柄和“点-拉”按键
  • 稳定的磁吸休息位置
Kreon ACE Arm size

ACE 系列测量臂尺寸


为了更好服务客户,我们开发了6轴和7轴Ace测量臂系列,工作范围从2 米到5 米。

当您为应用选择最佳测量臂时,可以结合产品的工作范围和测量精度考量。

其他ACE臂和KREON 扫描仪组合

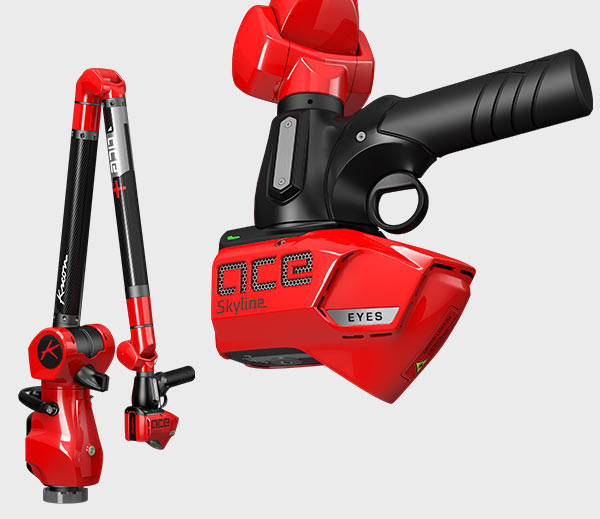

Ace Skyline

终极组合集成了宽激光线和惊人采集速度的3D扫描仪。

Ace Solano Blue

专业组合搭配了轻松扫描任何工件的3D扫描仪。

测量臂技术参数

ACE 6 轴

E Uni P Size P Form L Dia SPAT
Ace-6-20 0.029 mm 0.010 mm 0.016 mm 0.033 mm 0.020 mm
Ace-6-25 0.032 mm 0.012 mm 0.019 mm 0.038 mm 0.025 mm
Ace-6-30 0.044 mm 0.018 mm 0.028 mm 0.053 mm 0.033 mm
Ace-6-35 0.056 mm 0.021 mm 0.037 mm 0.068 mm 0.042 mm
Ace-6-40 0.067 mm 0.025 mm 0.043 mm 0.086 mm 0.051 mm
Ace-6-45 0.080 mm 0.029 mm 0.048 mm 0.100 mm 0.069 mm
Ace-6-50 0.120 mm 0.040 mm 0.060 mm 0.120 mm 0.090 mm

ACE+ 6 轴

E Uni P Size P Form L Dia SPAT
Ace+6-25 0.026 mm 0.009 mm 0.017 mm 0.037 mm 0.021 mm
Ace+6-30 0.039 mm 0.014 mm 0.024 mm 0.047 mm 0.030 mm
Ace+6-35 0.052 mm 0.017 mm 0.031 mm 0.063 mm 0.036 mm
Ace+6-40 0.063 mm 0.022 mm 0.038 mm 0.080 mm 0.044 mm
Ace+6-45 0.073 mm 0.025 mm 0.043 mm 0.093 mm 0.059 mm

ACE 7 轴

E Uni P Size P Form L Dia SPAT
Ace-7-20 0.033 mm 0.012 mm 0.020 mm 0.043 mm 0.022 mm
Ace-7-25 0.036 mm 0.015 mm 0.024 mm 0.049 mm 0.027 mm
Ace-7-30 0.059 mm 0.020 mm 0.035 mm 0.081 mm 0.042 mm
Ace-7-35 0.069 mm 0.024 mm 0.041 mm 0.095 mm 0.054 mm
Ace-7-40 0.083 mm 0.029 mm 0.048 mm 0.115 mm 0.066 mm
Ace-7-45 0.112 mm 0.045 mm 0.060 mm 0.125 mm 0.078 mm
Ace-7-50 0.140 mm 0.060 mm 0.075 mm 0.135 mm 0.095 mm

ACE+ 7 轴

E Uni P Size P Form L Dia SPAT
Ace+7-25 0.029 mm 0.012 mm 0.022 mm 0.045 mm 0.025 mm
Ace+7-30 0.052 mm 0.017 mm 0.030 mm 0.074 mm 0.039 mm
Ace+7-35 0.063 mm 0.021 mm 0.037 mm 0.089 mm 0.045 mm
Ace+7-40 0.076 mm 0.026 mm 0.042 mm 0.105 mm 0.054 mm
Ace+7-45 0.103 mm 0.040 mm 0.051 mm 0.114 mm 0.067 mm

其他关于ACE测量臂的问题

欢迎联系我们,您将在24小时内收到答复。
