3D测量的领先解决方案

关节臂三坐标3D扫描仪



Track Ace

80米远距离超快速的大件扫描方案

测量臂与激光跟踪仪的组合

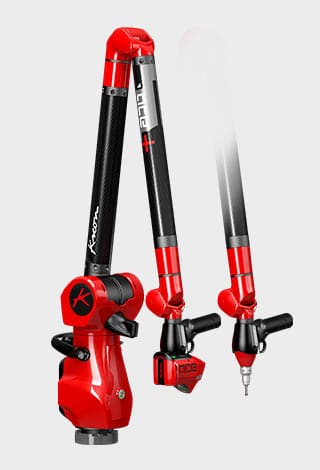

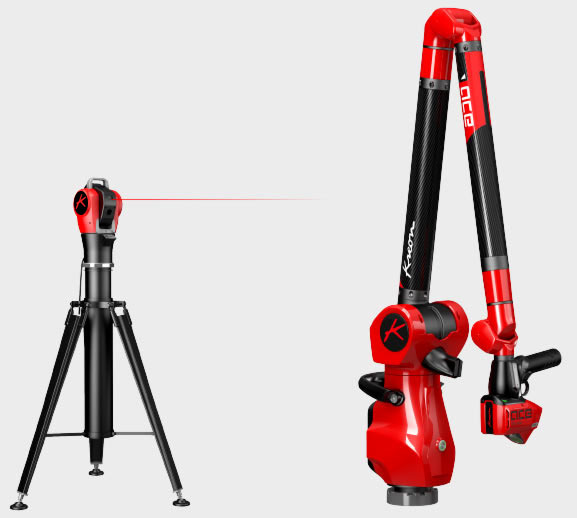

科瑞朗ACE测量臂配合激光跟踪仪,轻松实现大范围的3D测量。200mm超宽激光线让Track ACE能够实现高性能的快速扫描,该方案不仅集成了激光跟踪仪的距离与精度优势,同时也兼具了ACE测量臂的灵活性,便携性以及精准性。

如何实现?

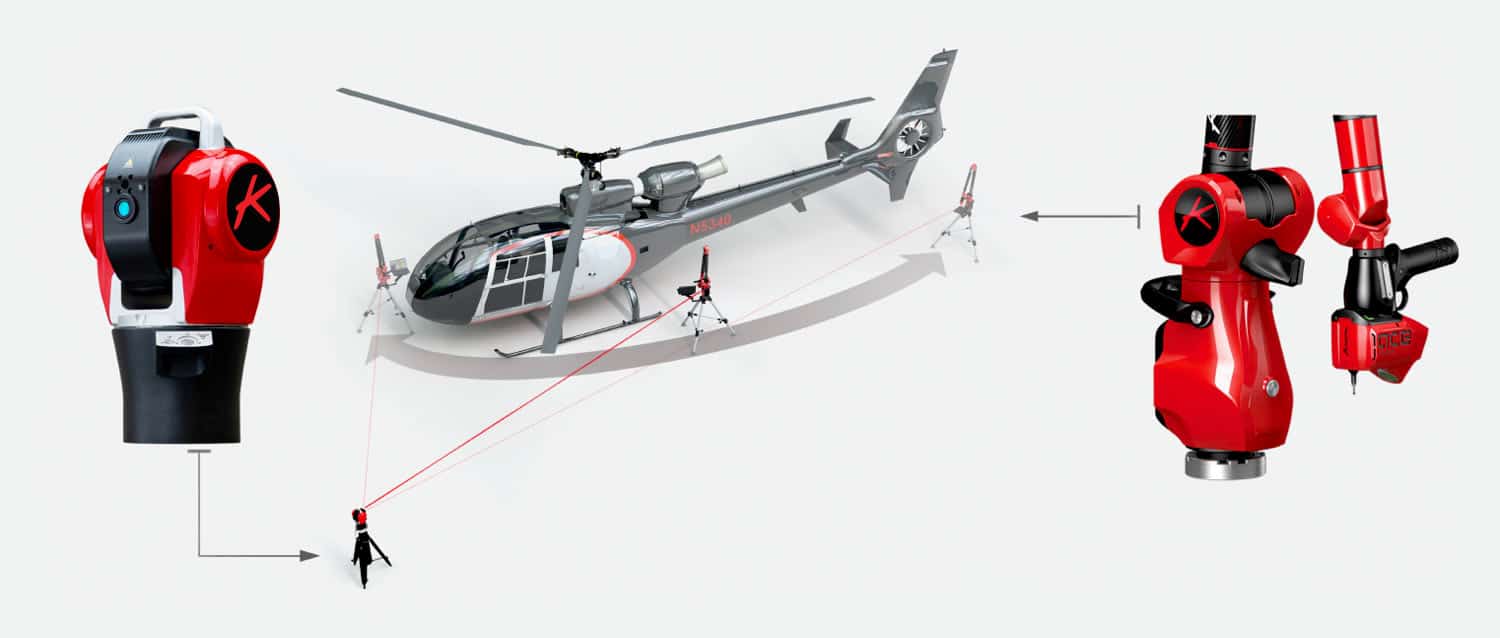

跟踪仪跟随测量臂围绕被测物体的位置移动,记录并合成参考坐标。
跟踪仪对测量臂的每一个位置进行标记,避免了实时跟踪方式中因为连接断开而丢失位置坐标的风险。

80米超大件的测量

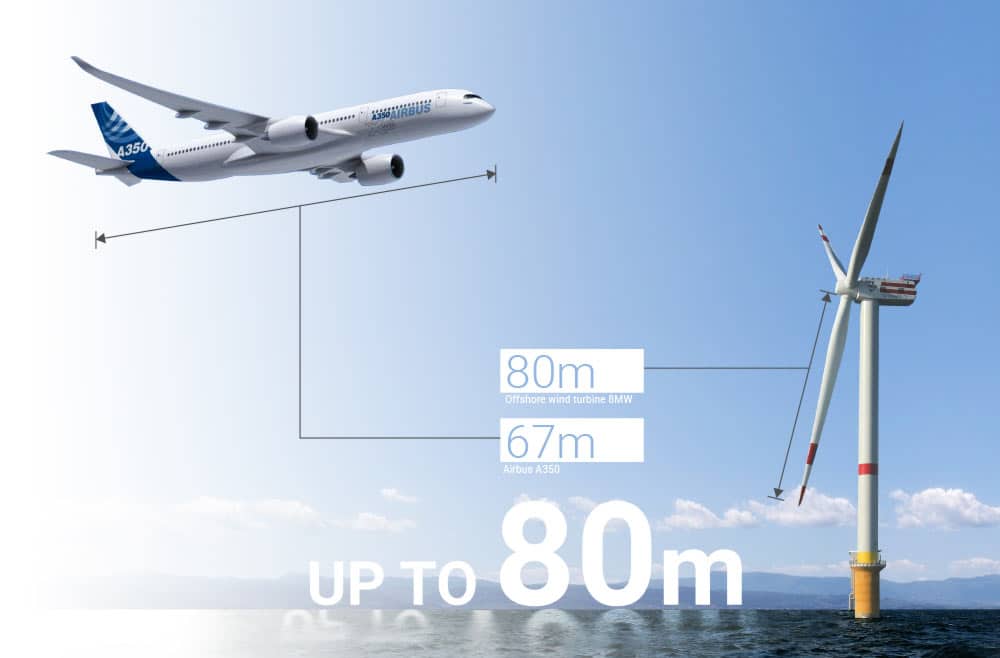

Track ACE方案补全了市面上对大件及远距离的测量需求。80米的最远辐射距离,能够实现对飞机,风力涡轮机在内的大部件3D扫描。显然,整车的测量也不在话下。

为您节省更多时间的快速扫描


  • 200mm超宽激光线(Skyline Wide扫描仪)意味着更少的扫描次数与时间。
  • 高频率意味着能够适应更快速的手部移动。

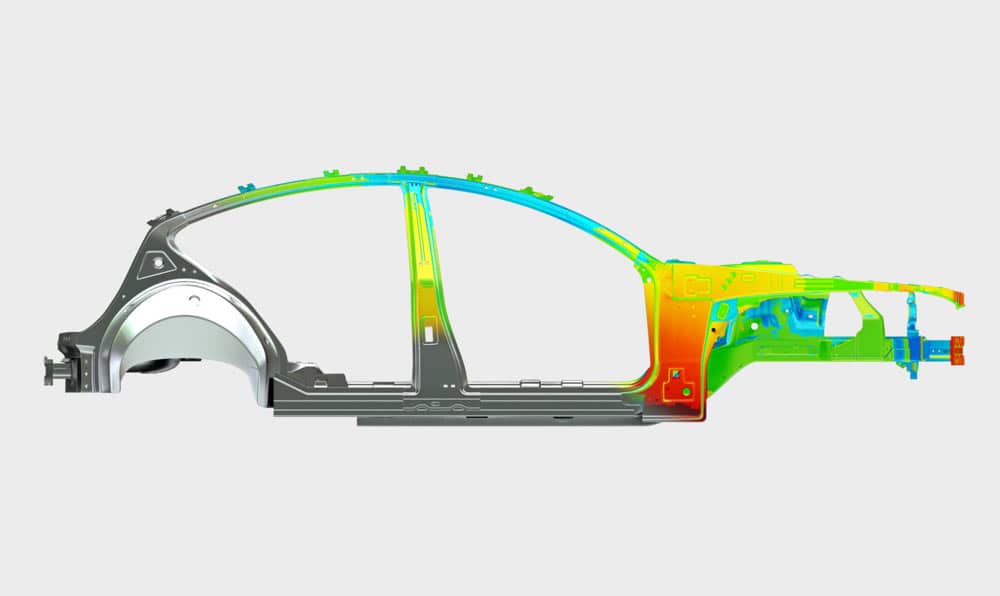

  • 点云参数定制一键过滤掉不相关点云:高密度专注细节,低密度凸显表面结构。
  • 无需贴点的3D扫描。

最佳使用舒适度


  • 能够快速在非接触式的表面扫描与接触式几何探测之间来回切换。
  • 激光跟踪仪总能在最短时间内捕捉到测量臂的新位置。
  • 三脚架轻松移动测量臂。
  • 跟踪仪与测量臂之间无需额外接线。
  • 无需预热,开机即用。
  • 与当下市面上的主流测量软件兼容,无需另外配备特殊软件。

简单快速的定位操作


  • 1.将对接口与Ace测量臂连接,附带雷尼绍接口的可重复性定位功能。
  • 2.将SMR球放置在对接口内。

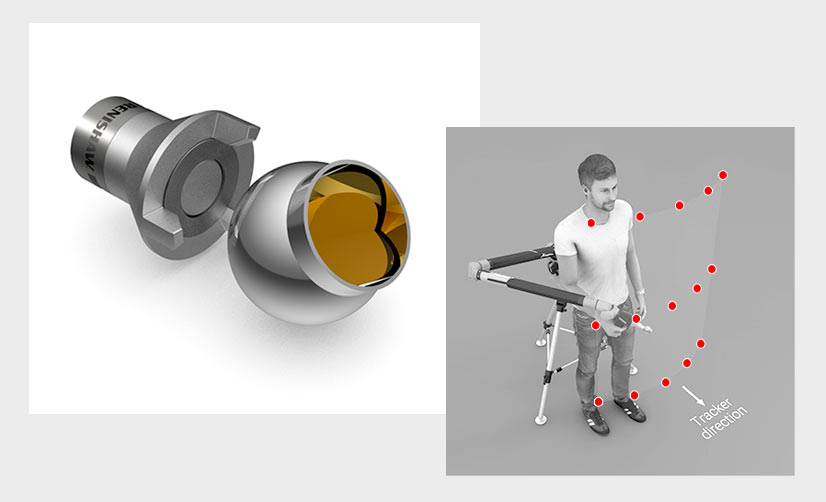

  • 3.朝向跟踪仪,用测量臂在空间中取15个点的网格。



1分钟内即可完成初始定位操作。

无阴影区域

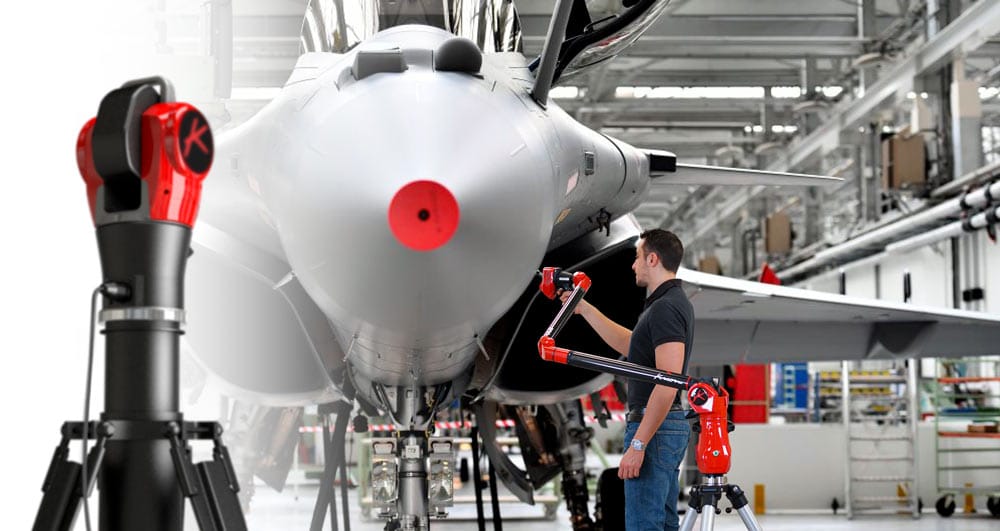

待激光跟踪仪确定测量臂的位置后,操作员便可以独立使用测量臂完成作业,操作员可在空间内自由移动机器,无需担心测量臂和激光跟踪仪之间的连接问题。该方案成功保证了工作车间内作业的连续性。

双独立系统带来更高的投资回报率


独立使用跟踪仪(兼容SMR探测)

  • 远距离的3D测量
  • 机器对齐

独立使用Ace测量臂

  • 适用于狭小空间与车内的测量
  • 可完成从1cm至4m的零件测量(取决于臂的尺寸)
  • 高难度的零件扫描

Trace Ace 技术参数

Ace 6 axes

Ace 6-20 74 + 5µm/m
Ace 6-25 80 + 5µm/m
Ace 6-30 98 + 5µm/m
Ace 6-35 111 + 5µm/m
Ace 6-40 122 + 5µm/m
Ace 6-45 130 + 4µm/m
Ace 6-50 160 + 4µm/m

Ace 7 axes

Ace 7-20 77µm + 5µm/m
Ace 7-25 85µm + 5µm/m
Ace 7-30 111µm + 5µm/m
Ace 7-35 121µm + 5µm/m
Ace 7-40 136µm + 5µm/m
Ace 7-45 156µm + 4µm/m
Ace 7-50 182µm + 4µm/m

Ace+ 6 axes

- -
Ace+ 6-25 64µm + 5µm/m
Ace+ 6-30 75µm + 5µm/m
Ace+ 6-35 87µm + 5µm/m
Ace+ 6-40 101µm + 5µm/m
Ace+ 6-45 112µm + 4µm/m
- -

Ace+ 7 axes

- -
Ace+ 7-25 70µm + 5µm/m
Ace+ 7-30 89µm + 5µm/m
Ace+ 7-35 98µm + 5µm/m
Ace+ 7-40 118µm + 5µm/m
Ace+ 7-45 139µm + 4µm/m
- -

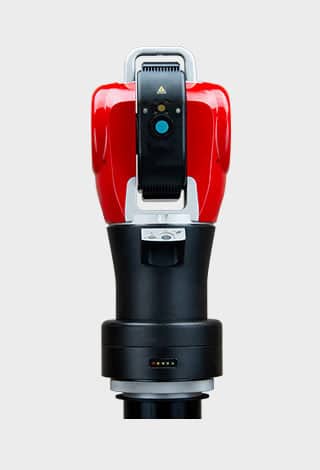

跟踪仪主要特点

  • 测量距离:50米或80米
  • SMR探测
  • 无需接线
  • 电池续航:10小时
  • 环境补偿
  • 快速预热
  • 自动锁定,快速重新捕捉丢失激光束
  • 集成控制器
